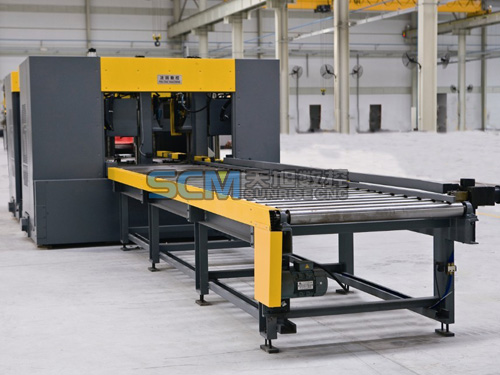

Machine CNC de fraisage et de chanfreinage de profilé en H type TBM38

Classification par produit » Équipements complets CNC pour l'usinage des structures d'acier » Machine CNC de fraisage et de chanfreinage de profilé en H type TBM38

Envoi du message

Industries d'application

Cette machine est applicable pour le fraisage de bord et le chanfreinage du profilé H et de la poutre en caisson dans l'industrie de construction de structures en acier, des ponts, de parkings en étage et de la plateforme pétrolière.

Composition de l'équipement

1. Durant une seule course, la tête de travail peut réaliser le fraisage de bord des ailes, le chanfreinage et la création de cran sur l'âme de profilé en H.

2. La taille de chanfrein est ajustble avec une bonne qualité de surface des pièces usinées et une haute efficacité.

3. Deux poteaux d'une surface et quatre poteaux de double surface, deux/ quatre têtes de travail de fraisage à trois arbres.

4. Une bonne résistance et dureté pour le corps de machine et de poteau. Un serrage hydraulique complet qui est stable et fiable au cours de fonctionnement. Lors de l'usinage, la vibration et sonore sont très faibles.

5. On adopte les plaquettes indexables pour le fraisage de bord et le chanfreinage afin de prolonger la durée de vie de service des plaquettes.

6. Dispositif d'alimentation mécanique avec une vitesse réglable automatique qui assure une fiabilité et sécurité d'alimentation des matériaux.

7. Un dispositif de positionnement automatique qui ne nécessite pas l'ajustement manuel.

8. Sous commande de PLC; On fait entrer les paramètres et effectue la programmation par l'écran tactile.

9. Les composants clés, tel que composants mécaniques, hydrauliques et électriques sont fabriqués par les entreprises célèbres chinoises ou internationales.

Paramètres techniques

Modèle		TBM38/6	TBM38/12
Dimensions de profilé en H à usiner	Largeur totale (mm)	220~1000
	Hauteur de l'âme (mm)	100~600
	Epaisseur de l'aile (mm)	6~38
	Inclinaison d'extrémité (mm)	300
	Longueur(mm)	400
Tête de travail de fraisage à trois arbres	Quantité	2	4
	Vitesse de rotation de l'arbre principals (r/min)	250
	Puissance du moteur électrique de l'arbre principal (kW)	2×7.5	4×7.5
	Vitesse de montée/descente(fréquence variable, CNC) (mm/min)	125~500
	Puissance du moteur de montée/descente (kW)	2×1.5	4×1.5
Table glissante	Course de table glissante longitudinale (mm)	300
	Course de table glissante transversale (mm)	850
	Vitesse de déplacement de table glissante (fréquence variable, CNC) (mm/min)	400~1600
	Puissance de moteur pour table glissante (kW)	2×0.25	4×0.25
Attaches de serrage vertical	Vitesse des attaches de serrage vertical (mm/min)	450
	Puissance de moteur des attaches de serrage (kW)	2×0.37	4×0.37
Dispositif d'augmentation de pression	Taux d'augmentation de pression	11:1
	Force de serrage (kW)	3.5~8
Heurtoir pour fraisage automatique	Adjustment (mm)	0~40
	Puissance de moteur (kW)	2×0.04	4×0.04
Train de rouleaux pour l'alimentation intérieur et extérieur de machine	Longueur de train de rouleaux pour l'alimentation extérieur de machine (mm)	1×5060	2×5060
	Vitesse d'alimentation(fréquence variable) (m/min)	7~28
	Puissance d'alimentation extérieure de machine (kW)	1×0.05	2×0.05
	Puissance d'alimentation intérieure de machine (kW)	1×0.25	4×0.25
	Puissance de moteur d'alimentation pour le rouleau de support (kW)	2×0.09	4×0.09
	Puissance de moteur d'alimentation pour le train des rouleaux inclinables (kW)	--	4×0.09
Dimensions extérieuress (LxWxH) (m)		7.3×2.9×2	14.6×2.9×2
Poids net de la machine (kg)		5000 (Appr.)	10000 (Appr.)
